Po BESS Fire si konečne uvedomíte, že aR a gG nie sú to isté

Pre majiteľov firiem, inžinierov a profesionálov v oblasti obstarávania, ktorí pracujú v nabíjacích staniciach, systémoch na ukladanie energie, invertoroch a lítiových batériových súpravách, existuje bolestivo známy scenár: na zníženie nákladov na komponenty sa nákupný tím rozhodol pre lacnejšiu možnosť – opustenie špeciálnych rýchločinných poistiek aR v prospech lacných, bežne dostupných poistiek gG s pomalým vyfukovaním.

Cenový rozdiel je sotva niekoľko desiatok juanov za jednotku. Na papieri náklady klesajú. Keď však po dodaní šarže dôjde ku skratu v teréne, matematika sa obráti – opravy, výmeny napájacích modulov, kompenzácia zákazníkov a straty spôsobené prestojmi predstavujú desiatky tisíc juanov. V najhoršom prípade horí celý zásobník energie. Nie je to prehnané.

Dohľad nad jedinou poistkou môže ohroziť celý projekt skladovania energie

V máji 2026 vypukol požiar v uhoľnej bani Ruffs Lane neďaleko Rainworth, Nottinghamshire, Spojené kráľovstvo. Z dvoch na sebe naukladaných skladovacích kontajnerov sa valil hustý čierny dym, oba zachvátili plamene. Zariadenie s výkonom 7,5 MW/7,5 MWh bolo dodané s batériami LG a uvedené do prevádzky v roku 2017 – išlo o siedmu sieť BESS, ktorá bola uvedená do prevádzky vo Veľkej Británii.

Zatiaľ čo oficiálna príčina je stále predmetom vyšetrovania, zasvätenci z odvetvia poznajú tento vzorec až príliš dobre: ​​požiare BESS sú takmer vždy spojené s poruchami elektrickej ochrany. Skratové prúdy v zhlukoch batérií sa vyznačujú vysokým jednosmerným napätím, veľkou veľkosťou prúdu a žiadnym prirodzeným nulovým bodom. Keď sú ochranné zariadenia nedostatočne špecifikované alebo nekvalitné, poruchové prúdy sa nedajú včas odstrániť. Zvyšuje sa teplo a výsledkom je reťazová reakcia – horí sa nádoba za nádobou.

Poistka, ktorá stojí niekoľko desiatok juanov, môže viesť k úplnej strate BESS, mesiacom prestojov, vysokým nárokom na kompenzáciu a dlhodobému poškodeniu značky. Stojí to za kompromis?

Mnohí nedokážu rozlíšiť medzi gG Slow-Blow a AR rýchločinnými poistkami

Rozšírená mylná predstava je jednoduchá: "Obaja sú poistky - ak sa aktuálne hodnotenie zhoduje, bude to fungovať."

Poistka gG bola pôvodne navrhnutá pre nízkonapäťové distribučné panely a ochranu proti preťaženiu káblov v domácich a ľahkých komerčných AC aplikáciách – scenáre s nízkym prúdom a nízkou chybovou energiou. Inštalovať ho do jednosmernej nabíjacej stanice alebo systému na ukladanie energie je ako požiadať praktického lekára o vykonanie urgentnej kardiochirurgickej operácie. Nesúlad odhaľuje dve kritické chyby:

Pomalá odozva nedokáže zachytiť vysoké skratové prúdy

IGBT a SiC energetické zariadenia vo vnútri nabíjacích staníc a systémov na skladovanie energie sú mimoriadne krehké. V momente skratu môžu masívne nárazové prúdy zničiť modul v priebehu mikrosekúnd. Poistka gG má dlhú dobu oblúka, čo umožňuje prechod enormného množstva poruchovej energie (I²t). V čase, keď poistka konečne odstráni poruchu – ak sa tak stane – je drahý napájací modul už zničený, kontakty stýkača sú zavarené a elektrický oblúk často zapáli okolité materiály.

Nedostatočná schopnosť jednosmerného zhášania oblúka

Jednosmerný prúd nemá žiadny prirodzený nulový bod, čo sťažuje zhášanie oblúka. Štandardné poistkové prvky gG obsahujú iba voľne plnený kremenný piesok bez profesionálnych zlúčenín na zhášanie oblúka alebo procesov vytvrdzovania. V podmienkach vysokonapäťového jednosmerného skratu nie je možné oblúk rýchlo uhasiť, čo vedie k prasknutiu krytu, úniku piesku a vznieteniu vnútornej kabeláže – všetko klasické prekurzory požiarov kontajnerov BESS.

Čo vlastne odlišuje rýchločinné poistky Galaxy Fuse aR Semiconductor od gG?

Vysokorýchlostné poistky Galaxy Fuse, určené pre jednosmerné nabíjacie stanice, zásobníky energie a invertory, prekonávajú bežné produkty gG v rámci materiálov, výrobných procesov a výkonu:

Presne riadený I²t uprednostňuje ochranu základných komponentov

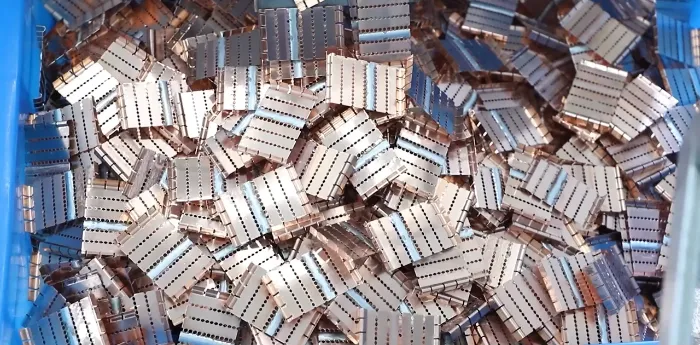

Galaxy Fuse využíva tavné prvky z čistého striebra alebo postriebrenej medi – vodivosť striebra je 1,6-krát väčšia ako vodivosť medi, čo prináša výrazne rýchlejšiu odozvu. Presným obmedzením hodnoty prepustenia I²t sa energia poruchy absorbuje a obvod sa vyčistí v priebehu milisekúnd, čím sa minimalizuje tepelné namáhanie IGBT a SiC zariadení a zachovajú sa drahé výkonové polovodiče.

Postriebrená konštrukcia tiež poskytuje vynikajúcu odolnosť proti únave kovu a korózii. Pri každodennom zapínaní a vypínaní zariadenia prostredníctvom opakovaných operácií nabíjania/vybíjania zostáva poistka dlhodobo spoľahlivá bez rušivého vypínania.

Prémiové materiály navrhnuté pre náročné prostredie s vysokou teplotou

Telo poistky používa 95 % vysoko čistej keramiky z oxidu hlinitého, čím odmieta lacnú 75 % keramiku, ktorá sa bežne vyskytuje v priemysle. To zaisťuje toleranciu vysokých teplôt, odolnosť proti tepelným šokom a stabilnú izoláciu aj v utesnených krytoch alebo pri dlhšom vonkajšom vystavení slnečnému žiareniu. Vysokovýkonné série využívajú čisté medené koncovky (za dvojnásobok ceny mosadze), čím poskytujú nižší nárast teploty pri plnom zaťažení a eliminujú prehrievanie kontaktov, iskrenie a jamkovanie.

Proces vytvrdzovania oblúkom zhášania automobilovej triedy

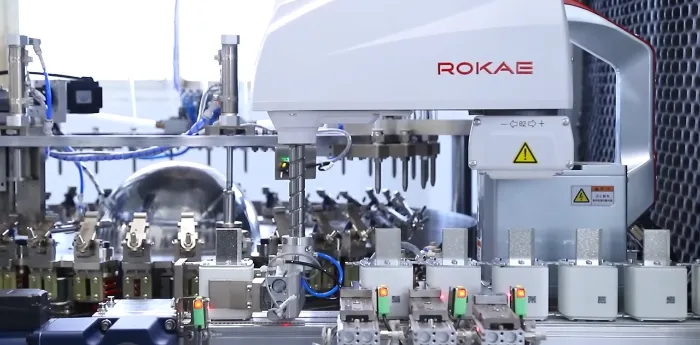

Väčšina generických gG poistiek je jednoducho naplnená sypkým kremičitým pieskom, čím sa úplne vynechá krok vytvrdzovania. Galaxy Fuse využíva vysoko čistý kremenný piesok kombinovaný so špecializovanou zmesou na zhášanie oblúka, po ktorej nasleduje 8-hodinový cyklický proces vytvrdzovania pri vysokej teplote. Výsledkom je rovnomerne hustá integrovaná výplň, ktorá rýchlo potláča oblúky počas skratových udalostí, pričom nezabezpečuje žiadne prasknutie krytu, žiadne presakovanie piesku a zásadne eliminuje riziko požiaru v podmienkach vysokej kapacity prerušenia.

Pokrytie plného napätia a prerušovacej kapacity pre trendy vysokého napätia

Galaxy Fuse série vysokorýchlostných poistiekkryt 750V, 1000V a 1500VDC, s vypínacou kapacitou až do DC250kA. To zahŕňa celé spektrum od štandardných jednosmerných nabíjačiek až po 800V ultrarýchle nabíjacie stanice a rozsiahle systémy na ukladanie energie C&I. Všetky série majú certifikácie UL, TUV, CE a CCC, čo zjednodušuje schvaľovanie pre domáce aj exportné projekty.

Dôveryhodný priemyselný partner: Galaxy Fuse – viac ako 40 rokov dokonalosti

Spoločnosť Zhejiang Galaxy Fuse Co., Ltd., založená v roku 1980, je profesionálny výrobca poistiek, ktorý integruje výskum a vývoj, testovanie, výrobu a predaj. Spoločnosť je uznávaná ako kľúčový podnik bývalého ministerstva strojárskeho priemyslu a popredný domáci výrobca poistiek.

Základné technické schopnosti:

●48+ úžitkových a vynálezových patentov vo výrobe poistiek; v roku 2017 uznaný ako národný podnik v oblasti špičkových technológií

●Certifikované systémy riadenia: IATF16949, ISO9001, ISO14001 a ISO45001

●Produkty sú v súlade s normami GB13539, IEC60269, VDE0636 a ďalšími medzinárodnými normami

●Exportuje sa do viac ako 80 krajín a regiónov vrátane Európy, USA a Afriky

Vysokorýchlostné poistky pre systémy skladovania energiesú kľúčovou oblasťou zaostrenia pre Galaxy Fuse. Riešenie prísnych požiadaviek aplikácií BESS – jednosmerné napätie až do 1 500 V, skratové prúdy dosahujúce stovky kiloampérov a potreba absolútnej spoľahlivosti zhášania oblúka v prostredí s uzavretými batériami – produkty radu na ukladanie energie Galaxy Fuse využívajú taviteľné prvky z čistého striebra a dizajn z vysoko čistého kremenného piesku v kombinácii so zhášacím médiom s optimalizovaným hrdlom. To zaisťuje odozvu na úrovni mikrosekúnd a spoľahlivé prerušenie pri extrémnych poruchových podmienkach.

Záverečné myšlienky

Rozdiel niekoľkých desiatok juanov na jednotku je zanedbateľný v celkových nákladoch na nabíjaciu stanicu alebo systém skladovania energie. Ale to, čo chráni, je najdrahší komponent v celom systéme – výkonové polovodiče – a v konečnom dôsledku spoľahlivosť aktíva počas celej životnosti.

Oheň Nottingham BESS slúži ako spomienka na vytriezvenie: zdanlivo bezvýznamná súčiastka sa v prípade poruchy môže stať najslabším článkom celého bezpečnostného reťazca. Infraštruktúra skladovania energie a nabíjania sa zásadne líši od všeobecnej distribúcie energie. Vysoké jednosmerné napätie, masívne skratové prúdy a absencia prirodzeného prechodu nulou si vyžadujú prísny výber, presnú I²t koordináciu a nekompromisnú kontrolu kvality.

To, čo vás skutočne stojí, nie je správne špecifikovaná rýchlo pôsobiaca poistka – je to pomalá poistka, o ktorej ste dúfali, že nikdy nebude musieť fungovať.

Galaxy Fusesa už viac ako 40 rokov venuje vývoju vysokokvalitných poistiek, od formulácie materiálu a konštrukčného návrhu až po procesy zhášania oblúka – na každom kroku sa vyrovná medzinárodným lídrom v tomto odvetví. Naprieč nabíjacími stanicami, systémami konverzie energie BESS a fotovoltaickými invertormi boli vysokorýchlostné poistky Galaxy Fuse nasadené v mnohých projektoch po celom svete, čo sa osvedčilo prostredníctvom rozsiahlych dodávok a dlhodobej prevádzky v teréne.

Bezpečnosť nie je priestorom na kompromisy. Pre technickú podporu pri výbere poistiek pre infraštruktúru skladovania energie alebo nabíjania – od koordinácie I²t až po kompletné riešenia ochrany systému –kontaktujte Galaxy Fusetechnický tím. Poskytujeme komplexnú inžiniersku podporu počas celej vašej projektovej cesty.
