​Rýchlo pôsobiaca poistka vs. obyčajná poistka: Aký je skutočný rozdiel?

Pri návrhu výkonovej elektroniky výber poistiek priamo určuje bezpečnostné rezervy zariadenia a účinnosť ochrany proti poruchám. Keď sú konfrontovaní s rýchlo pôsobiacimi poistkami v porovnaní s bežnými poistkami, mnohí inžinieri robia hrubé rozhodnutia založené výlučne na menovitom prúde a napätí, pričom prehliadajú základné rozdiely vo vede o materiáloch, mechanizmoch odozvy a aplikačných scenároch. Toto prehliadnutie môže predstavovať vážne riziká v nových systémoch energie a skladovania energie.

Tento článok poskytuje systematickú analýzu základných rozdielov medzi rýchlo pôsobiacimi poistkami a bežnými poistkami – od konštrukčného návrhu a mechanizmov tavenia až po hranice aplikácií – aby pomohla inžinierom urobiť presné rozhodnutia o výbere.

Štruktúra a materiály: Od "kovového drôtu" po "Precízny taviteľný prvok"

Tavný prvok bežnej poistky je typicky vyrobený z geometricky tvarovaného kovového drôtu, vyznačuje sa jednoduchou štruktúrou a nízkymi výrobnými nákladmi. Jeho tavná logika sa spolieha na Jouleovo teplo generované samotným preťaženým prúdom; keď akumulácia tepla dosiahne bod topenia, prvok sa roztopí a otvorí okruh. Vďaka tomuto dizajnu je vhodný pre scenáre, kde rýchla odozva nie je kritická, ako je ochrana proti preťaženiu káblov a vodičov.

Rýchlo pôsobiaca poistka je však špeciálne optimalizovaná z hľadiska materiálu aj štruktúry. Jeho tavný prvok je vyrobený z čistého striebra, postriebrenej medi alebo čistej medi v tvare obdĺžnikového tenkého pásika so zúženými kruhovými otvormi a vopred umiestnenými spájkovacími bodmi s nízkou teplotou topenia na špecifických miestach. Dômyselnosť tejto konštrukcie spočíva v tom, že pri preťažení alebo nízkom niekoľkonásobnom skratovom prúde sa spájkovacie miesto najskôr roztaví a metalurgickým efektom urýchli rýchle odrezanie prvku na zúženom hrdle, čím sa dosiahne prerušenie obvodu v mikrosekundách až milisekúndách.

Bežné poistky sa v podstate spoliehajú na „prirodzenú akumuláciu tepla“, zatiaľ čo rýchlo pôsobiace poistky dosahujú „aktívne zrýchlené lámanie“ prostredníctvom konštrukčného a materiálového inžinierstva – to je najzásadnejší rozdiel medzi nimi.

Rýchlosť odozvy: Medzera medzi milisekundami a mikrosekundami

Rýchlosť odozvy je najintuitívnejším rozdielom medzi týmito dvoma typmi poistiek.

Pre bežné poistky je doba istenia nepriamo úmerná násobku preťaženého prúdu: čím vyšší prúd presahuje menovitú hodnotu, tým kratší je čas istenia; naopak, pri nižších násobkoch preťaženia sa čas fixácie môže predĺžiť na niekoľko sekúnd alebo aj dlhšie. Táto charakteristika „časového oneskorenia“ je prijateľná pri ochrane káblov, pretože káble majú určitú tepelnú kapacitu a schopnosť krátkodobého preťaženia.

Úplne inak sa správajú rýchločinné poistky. Vďaka „zrýchľovaciemu“ mechanizmu spájkovacích bodov s nízkou teplotou topenia a efektu koncentrácie prúdovej hustoty zúženej krčkovej štruktúry dokážu rýchlo pôsobiace poistky vyčistiť obvod v priebehu milisekúnd alebo dokonca mikrosekúnd. Táto extrémna rýchlosť nie je sledovaná sama o sebe, ale kvôli odstráneniu poruchového prúdu v časovom limite, ktorý polovodičové zariadenia (ako sú IGBT, SiC MOSFET a usmerňovacie diódy) dokážu vydržať – tepelná tolerancia polovodičov je zvyčajne len rádovo v milisekúndách a bežné poistky túto požiadavku ochrany nedokážu splniť.

Aplikačné scenáre: Ciele ochrany Definujú logiku výberu

Hranice použitia rýchločinných a bežných poistiek sú prirodzene definované ich príslušnými charakteristikami odozvy.

Bežné poistky sa primárne používajú na ochranu káblov a vodičov proti preťaženiu a skratu. Káble majú určitú tepelnú zotrvačnosť; krátkodobé preťaženie nespôsobí okamžite poškodenie izolácie, takže určité oneskorenie v činnosti poistky je prípustné. To vysvetľuje, prečo bežné poistky zostávajú široko používané v rozvodoch budov a priemyselných elektrických vedeniach.

Na druhej strane rýchločinné poistky sú určené na ochranu polovodičových výkonových zariadení a zostáv usmerňovačov. Vo fotovoltaických invertoroch, jednosmerných nabíjacích staniciach a konvertoroch na ukladanie energie (PCS) sú moduly IGBT a SiC extrémne citlivé na nadprúd – akonáhle dôjde ku skratu, prúd musí byť odstránený v priebehu stoviek mikrosekúnd, inak sa zariadenie natrvalo poškodí. Presne riešením tejto požiadavky sú rýchločinné poistky.

Najmä v systémoch skladovania energie (ESS) je použitie vysokorýchlostných poistiek kritické. Skratové prúdy v zhlukoch batérií sa vyznačujú vysokým jednosmerným napätím, vysokou veľkosťou prúdu a žiadnym prirodzeným prechodom nulou, čo kladie prísne požiadavky na prerušovaciu kapacitu a výkon pri zhášaní oblúka. Vysokorýchlostné jednosmerné poistky na ukladanie energie musia poskytovať nielen rýchlu odozvu, ale aj spoľahlivo zhášať oblúky bez opätovného zapálenia pri vysokonapäťových jednosmerných podmienkach, pričom musia ponúkať dostatočnú vypínaciu kapacitu na zvládnutie extrémne vysokých skratových prúdov, ktoré môžu batériové zoskupenia dodať.

Klasifikácia IEC: Technický rozdiel medzi aR a gG

Z pohľadu noriem Medzinárodnej elektrotechnickej komisie (IEC) poistiek je rozdiel medzi rýchločinnými a bežnými poistkami ďalej kvantifikovaný a štandardizovaný.

Bežné poistky zvyčajne spadajú dogGtrieda (celorozsahová ochrana káblov), ponúkajúca úplnú ochranu proti preťaženiu a skratu, ale s relatívne dlhšími prevádzkovými časmi, vhodná pre všeobecnú distribúciu a ochranu káblov.

Rýchločinné poistky patria medziaR(čiastočná ochrana polovodičov) trieda. Poistky aR sú špeciálne navrhnuté na ochranu polovodičových zariadení, vyznačujú sa extrémne nízkymi hodnotami I²t (priepustná energia) a silnou schopnosťou obmedzovať prúd. Môžu prerušiť poruchový prúd vo veľmi skorom štádiu poruchy, čím obmedzia energiu poruchy v rámci odolnosti polovodičových zariadení. Poistky aR nezvládajú ochranu proti viacnásobnému preťaženiu – táto funkcia je priradená riadiacim systémom alebo stýkačom a tvorí jasnú funkčnú hierarchiu.

Galaxy Fuse: Vysokorýchlostné poistkové riešenia pre novú energiu a skladovanie energie

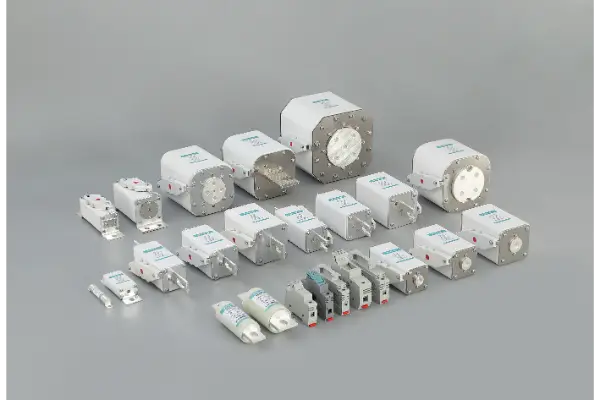

Galaxy Fusemá viac ako 40 rokov skúseností v oblasti výskumu, vývoja a výroby poistiek a vybudovala si hlboké technické znalosti v segmente rýchlo pôsobiacich poistiek. Pre nové energetické aplikácie, ako sú fotovoltaické invertory, DC nabíjacie stanice a konvertory na ukladanie energie, ponúka Galaxy Fuse komplexný rad vysokovýkonných vysokorýchlostných poistiek.

Systém ukladania energie Vyhradené vysokorýchlostné poistkysú kľúčovou oblasťou zaostrenia pre Galaxy Fuse. Systémy akumulácie energie vyžadujú od poistiek oveľa viac ako bežné priemyselné aplikácie: jednosmerné napätie až do 1 500 V, skratové prúdy dosahujúce stovky kiloampérov a potrebu absolútneho zhášania oblúka a spoľahlivosti prerušenia v prostredí uzavretých batérií. Produkty radu na ukladanie energie Galaxy Fuse používajú taviteľné prvky z čistého striebra a vysoko čisté médiá na zhášanie oblúka z kremenného piesku v kombinácii s optimalizovaným dizajnom hrdlovej štruktúry, aby sa zabezpečila odozva na úrovni mikrosekúnd a spoľahlivé prerušenie pri extrémnych poruchových podmienkach.

Hlavné technické výhody:

●Čisté striebro / Postriebrené medené prvky:Nízka teplota topenia a vysoká vodivosť zaisťujú rýchlu odozvu

●Optimalizovaná štruktúra s hrdlom:Presné ovládanie natavovacích bodov pre konzistentné prerušenie oblúka

●Vysoko čisté kalenie v kremennom piesku:Rýchlo absorbuje energiu oblúka a potláča opätovné zapálenie

●Úplná certifikácia:Produkty sú v súlade s IEC60269, GB13539 a ďalšími medzinárodnými normami, pričom viaceré série majú certifikácie UL, TUV a CE

●Kompletná technická podpora údajov:Poskytuje namerané krivky I²t a krivky medzného prúdu, čo inžinierom uľahčuje presné výpočty koordinácie ochrany systému

Záver

Rozdiel medzi rýchlo pôsobiacimi a bežnými poistkami siaha ďaleko za povrchovú úroveň „rýchle verzus pomalé“. Od výberu materiálu a štrukturálnej optimalizácie až po mechanizmy odozvy a klasifikáciu IEC predstavujú tieto dva úplne odlišné filozofie ochrany.

Bežné poistky chránia "tepelnú kapacitu" káblov; rýchločinné poistky chránia „krehké okno“ polovodičov. V dnešných rýchlo rastúcich nových sektoroch energie a skladovania energie je pochopenie a správne využitie jedinečnej hodnoty rýchločinných poistiek základnou zručnosťou každého inžiniera výkonovej elektroniky.

Galaxy Fuse – viac ako 46 rokov oddanosti výrobe vysokokvalitných poistiek, venovaných poskytovaniu bezpečných a spoľahlivých riešení ochrany obvodov pre nové globálne systémy na ukladanie energie a energie.

Pre technickú podporu pri výbere vysokorýchlostnej poistky na uskladnenie energie alebo nového energetického zariadenia, prosímkontaktujte Galaxy Fusetechnický tím.
