Ako spolupracujú DC stykače a poistky?

I. Funkčná definícia: Dvojvrstvová ochranná architektúra s jasne definovanými úlohami

DC stykač: Riaditeľný výkonný spínač

Jednosmerný stýkač je elektromechanické spínacie zariadenie, ktoré pripája a odpája vysokovýkonné jednosmerné obvody pod príkazmi riadiaceho systému. Medzi jeho hlavné funkcie v nabíjacej stanici patrí:

• Ovládanie štart/stop nabíjania: Zatvorí sa, aby sa vytvorila nabíjacia dráha po príkaze z BMS alebo regulátora nabíjania, a po dokončení sa otvorí, aby sa odpojila.

•Núdzová izolácia: Vykonáva riadené odpojenie napájania po prijatí príkazov, keď systém zistí abnormálne podmienky, ako je nadmerná teplota, prepätie alebo poruchy izolácie.

•Správa pred nabíjaním: Spolupracuje s prednabíjacím odporom na obmedzenie nábehového prúdu pred tým, ako je hlavný obvod napájaný, čím chráni kondenzátory zbernice.

DC poistka: Pasívne zariadenie na maximálnu ochranu

Poistka je ochranný prvok na jedno použitie, ktorý spoľahlivo preruší poruchové prúdy skôr, ako spôsobia nenávratné poškodenie. Základné rozdiely medzi polovodičovými rýchločinnými poistkami používanými v DC nabíjacích staniciach a bežnými priemyselnými poistkami sú:

•Odpoveď na úrovni mikrosekúnd: Oveľa rýchlejšie ako desiatky milisekúnd potrebných na mechanické ovládanie stykača.

•Charakteristika obmedzujúca prúd: Obmedzuje energiu poruchového prúdu v rámci limitov odolnosti nadväzujúcich napájacích zariadení (IGBT/SiC).

•Schopnosť zhášania oblúka DC: Spoľahlivé prerušenie v 500V–1500V DC systémoch bez rizika opätovného vznietenia.

•Zhrnutie umiestnenia: Stykač je riadená "bezpečnostná brána"; poistka je nepostrádateľnou „poslednou líniou obrany“.

II. Inžinierska logika koordinovaného párovania

Konštrukcia ochrany nabíjacej stanice nie je ani zďaleka jednoduchá inštalácia dvoch zariadení do rovnakého krytu. Ich koordinačný vzťah predstavuje základnú technickú logiku architektúry vrstvenej ochrany.

Typická topológia napájacích obvodov

Vstup siete → Modul AC/DC → DC zbernica → Poistka → Hlavný stýkač → Prednabíjací stykač + odpor → Rozhranie vozidla

Hierarchia ochrany a načasovanie odozvy

Typické poruchové režimy z nezhodnej koordinácie

Kritérium základného dizajnu: Hodnota prepustenia poistky I²t musí byť striktne nižšia ako hodnota odolnosti proti skratu I²t chráneného stýkača.

III. Päť kľúčových technických parametrov pre párovanie a výber

1. Menovité napätie: DC-špecifické s dostatočnou rezervou

Keďže jednosmerný prúd nemá prirodzený nulový bod, zhášanie oblúka je oveľa ťažšie ako v AC systémoch. Preto sa logika výberu pre zariadenia špecifické pre jednosmerný prúd zásadne líši od zariadení so striedavým prúdom.

Princíp výberu: Menovité napätie poistky aj stýkača musí byť ≥ maximálne napätie DC zbernice systému.

• 800V nabíjacia platforma → Odporúčaná hodnota 1000V DC alebo vyššia

• Systém skladovania energie 1 500 V → Je potrebné zvoliť menovité napätie 1 500 V DC alebo vyššie

Technické varovanie: Prísne zakážte nahrádzanie zariadení so špecifickým jednosmerným prúdom AC produktmi. Neúčinné uhasenie oblúka počas prerušenia poruchy môže viesť ku katastrofálnym následkom.

2. Menovitý prúd: rezerva pre stykače, výpočet I²t pre poistky

DC stykač:

• Menovitý trvalý prúd by mal prekročiť maximálny výstupný prúd nabíjacej stanice.

•Faktor inžinierskych skúseností: Odporúčaný výber približne 1,2×.

DC poistka:

•Výber nesmie byť založený výlučne na menovitom prúde; I²t a vypínacia schopnosť sa musia komplexne posúdiť.

•Roztavenie poistky I²t musí byť pod hodnotou výdrže I²t chráneného polovodičového modulu (IGBT/SiC).

•Faktor inžinierskych skúseností: Odporúčaný výber približne 1,5×.

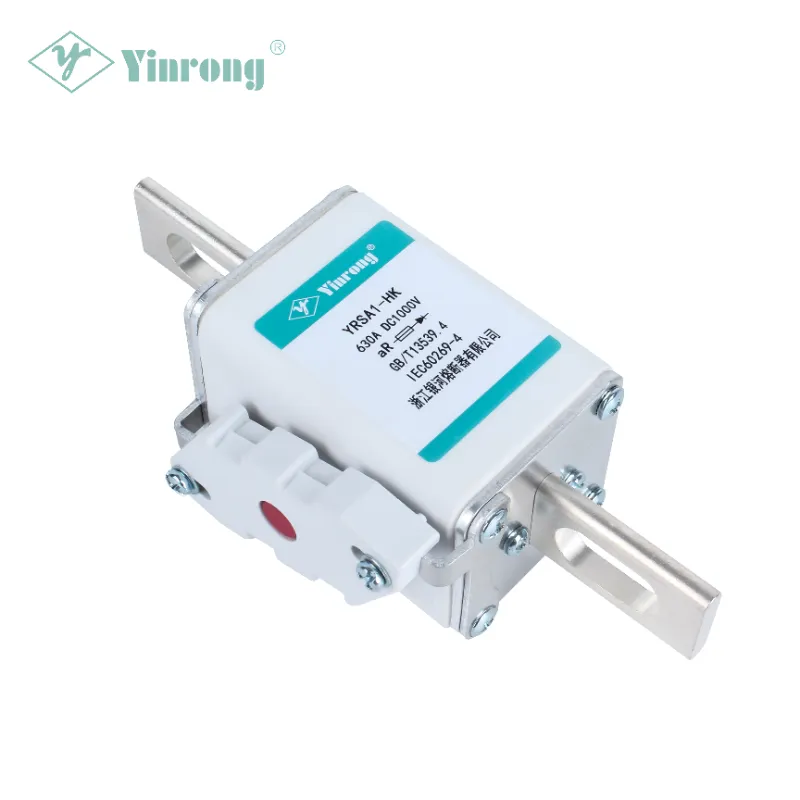

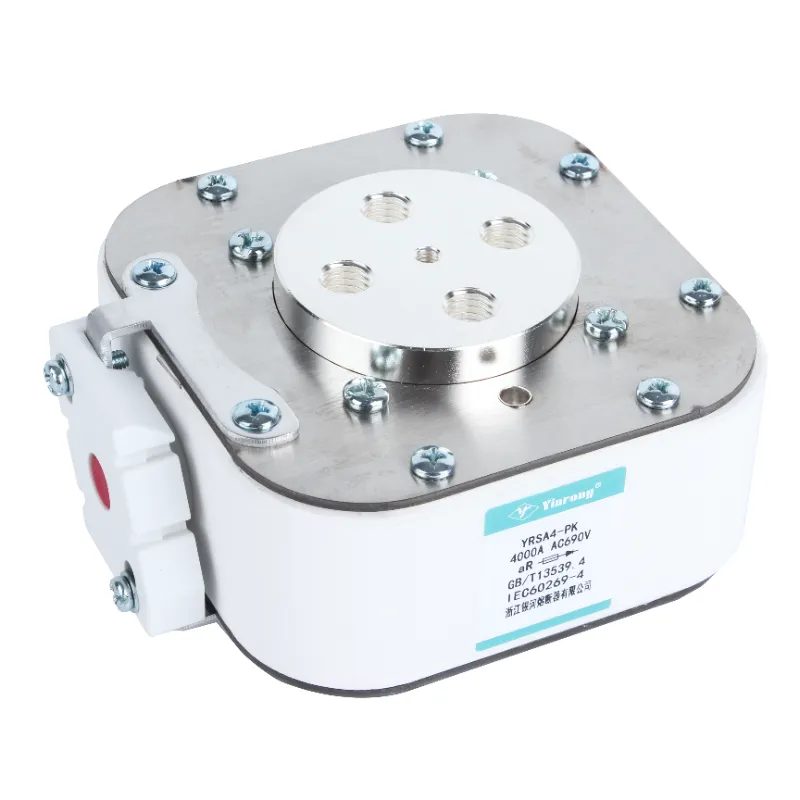

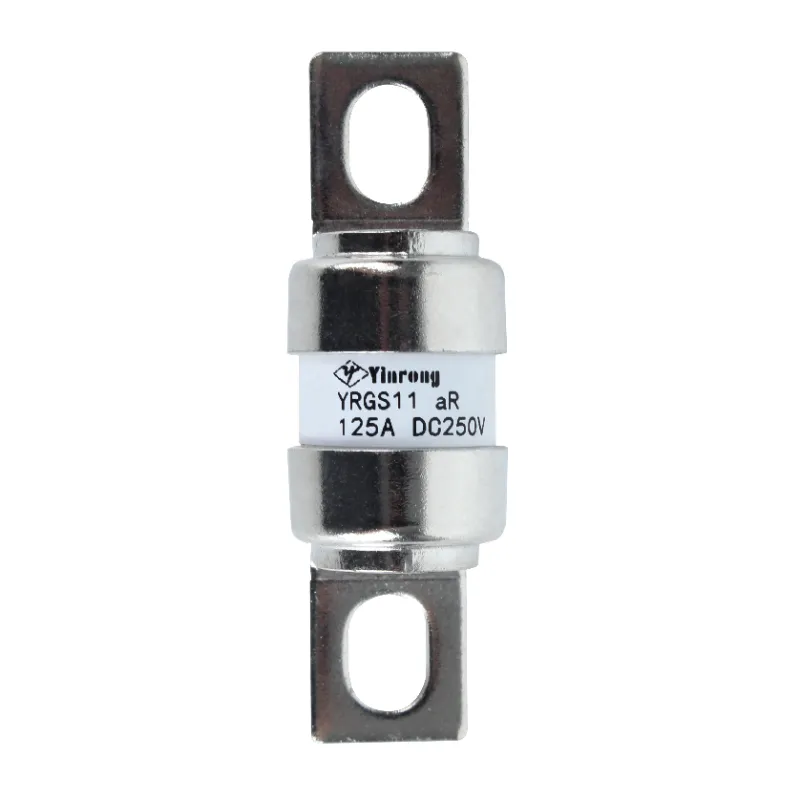

Séria YRSA od Zhejiang Galaxy Fuse pokrýva menovité napätie od 690 V do 1500 V a menovité prúdy od 10 A do 3 000 A, obsahuje poistkové prvky z postriebrenej čistej medi alebo čistého striebra s premenlivým prierezom, uložených v keramických trubiciach z vysokopevnostného oxidu hlinitého, s vysoko čistým kremenným pieskom ako médiom na zhášanie oblúka.

3. Koordinácia I²t: Základný parameter zodpovedajúceho dizajnu

I²t (ampér-druhá sekunda) je najdôležitejším kvantitatívnym indikátorom pri výbere zhody poistiek a stýkačov.

Vzťahy s obmedzením výberu:

Séria rýchlo pôsobiacich poistiek Galaxy Fuse sa vyznačuje nízkymi hodnotami I²t, silnou schopnosťou obmedzovať prúd a vysokou vypínacou schopnosťou, vďaka čomu sú vhodné na skratovú ochranu polovodičových zariadení a kompletného vybavenia.

4. Selektívna koordinácia času a prúdu

Vo viacúrovňovej architektúre ochrany musí najskôr fungovať ochranné zariadenie najbližšie k miestu poruchy.

5. Teplota okolia a zníženie výkonu

Charging stations are deployed across a wide range of environments, with engineering requirements spanning from -40°C low temperatures to +85°C high temperatures. Poistky aj stýkače musia byť kapacitne znížené podľa aktuálnej teploty okolia.

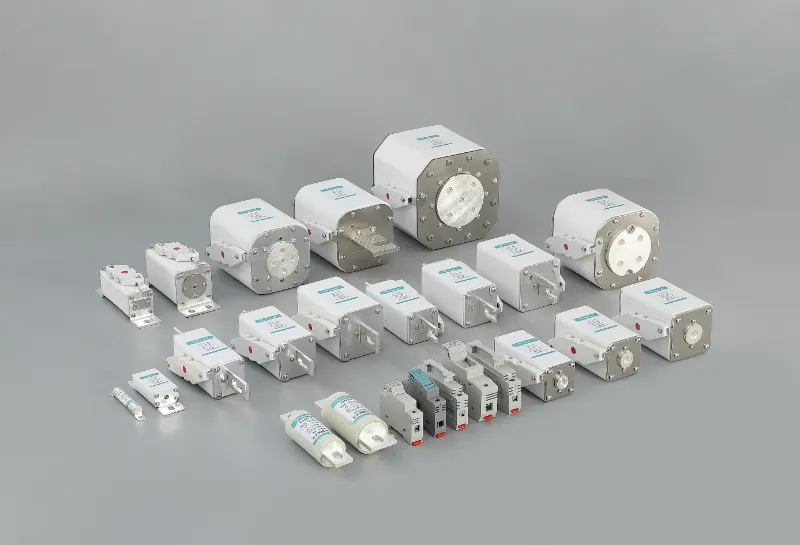

IV. Galaxy Fuse: Profesionálna voľba pre ochranu nabíjacej stanice DC

Založená v roku 1980,Zhejiang Galaxy Fuse Co., Ltd. is a professional fuse enterprise integrating R&D, testing, manufacturing, sales, and import/export. Ako kľúčový podnik bývalého ministerstva strojárstva a popredný výrobca poistiek v Číne patria medzi hlavné produkty spoločnosti fotovoltaické jednosmerné poistky, poistky pre nové energetické vozidlá a poistky nabíjacích staníc. Produkty spĺňajú normy IEC 60269, GB/T 13539.4 a ďalšie medzinárodné a domáce normy a vyvážajú sa do viac ako 80 krajín a regiónov vrátane Európy, Ameriky, juhovýchodnej Ázie a Stredného východu.

Odporúčaná séria DC ochranných produktov pre nabíjacie stanice

Hlavné technické výhody Galaxy Fuse

•Medzinárodné certifikáty celej série: Viaceré série prešli certifikáciami TÜV, UL, CE a CQC. Systémy manažérstva pokrývajú IATF 16949, ISO 9001, ISO 14001 a ISO 45001.

•Vyspelé koordinačné riešenia: Rozsiahle skúsenosti s inžinierskou koordináciou s bežnými DC stykačmi a vyspelými riešeniami výberu.

•Kompletná technická podpora údajov: Poskytuje namerané krivky I²t a krivky medzného prúdu na uľahčenie presných koordinačných výpočtov so stýkačmi.

•Hlboká technická akumulácia: Vlastní viac ako 48 patentov na úžitkové vzory a vynálezy na výrobu poistiek a v roku 2017 bol uznaný ako národný podnik v oblasti špičkových technológií.

• Štandardná účasť v odvetví: Produkty sú v súlade s normami GB/T 13539.4, IEC 60269 a mnohými ďalšími medzinárodnými a domácimi normami.

V. Záver

Zosúladenie stýkačov a poistiek v jednosmerných nabíjacích staniciach možno technicky zhrnúť takto: funkčné vrstvenie, koordinácia časovania a vzájomné prepojenie parametrov.

•Poistka vykoná prerušenie skratového prúdu na úrovni mikrosekundy, aby sa zaistila bezpečnosť IGBT/SiC a iných výkonových polovodičov.

•Stýkač je zodpovedný za riadené riadenie spínania, vykonávanie normálnych príkazov štart/stop a núdzové vypnutie.

•Tieto dve funkcie slúžia ako vzájomná záloha a tvoria dvojitú bezpečnostnú bariéru.

Pri správnom zoradení si každý plní svoje povinnosti s vrstvenou obranou; ak sa nezhodujú, následky siahajú od zlyhania ochrany až po vyhorenie zariadenia.

Spoločnosť Galaxy Fuse sa zaviazala poskytovať bezpečné a spoľahlivé riešenia ochrany obvodov pre nabíjacie stanice s jednosmerným prúdom, pričom sa viac ako 40 rokov venuje výskumu, vývoju a výrobe vysokokvalitných poistiek.

Pre technickú podporu pri výbere poistiek pre systémy ochrany DC nabíjacej stanice alebo koordináciu so stýkačmikontaktujte technický tím Galaxy Fuse.
