Výber poistky: Základné kroky a kľúčové úvahy

Poistky sú široko uznávané v elektrických systémoch ako posledná línia obrany proti nadprúdovým poruchám - ich správny výber priamo určuje schopnosť prerušenia poruchy a bezpečnostné rezervy zariadenia. Nesprávny výber vedie nielen k častým výpadkom napájania zariadení, ale môže tiež spôsobiť vážne nehody, ako sú požiare a výbuchy. Avšak vzhľadom na množstvo zložitých parametrov, ako je menovité napätie, prúdové charakteristické krivky, vypínacia kapacita a zníženie teploty, mnohí inžinieri a personál obstarávania si často nie sú istí, kde začať. Ako profesionálny dodávateľ komponentov na ochranu obvodov,Galaxy Fusesa už mnoho rokov intenzívne venuje oblasti ochrany poistiek a rozvodov energie a ponúka celý rad produktov poistiek vrátane typu gL/gG s pomalým vymazaním, rýchlo pôsobiaceho typu a typu špecifického pre jednosmerný prúd, ktoré zákazníkom pomáhajú dosiahnuť bezpečnú, presnú a spoľahlivú ochranu proti preťaženiu a skratu. Tento článok, ktorý kombinuje medzinárodné štandardy výberu s praktickými skúsenosťami, systematicky načrtáva hlavné kroky a kľúčové úvahy pri výbere poistiek, pomáha vám pri správnom rozhodovaní o rozmeroch, ako sú napätie, prúd, charakteristické krivky a vypínacia kapacita, a poskytuje jasného a použiteľného sprievodcu výberom.

1. Určite menovité napätie:

Menovité napätie poistky musí byť rovnaké alebo väčšie ako maximálne prevádzkové napätie chráneného obvodu (vrátane prípadných prechodných prepätí). Pre jednosmerné obvody je potrebné venovať osobitnú pozornosť výberu poistiek špeciálne navrhnutých pre jednosmerný prúd, pretože prerušenie jednosmerného oblúka je oveľa ťažšie ako prerušenie striedavého oblúka.

2. Určite aktuálne hodnotenie (najkritickejšie a komplexnejšie)

Normálny prevádzkový prúd:

Presne zmerajte alebo vypočítajte trvalý prúd odoberaný obvodom za normálnych prevádzkových podmienok. Menovitý prúd poistky musí byť väčší ako normálny prevádzkový prúd obvodu a musí byť menší ako bezpečná prúdová zaťažiteľnosť chráneného vodiča alebo komponentov.

3. Kľúčové úvahy pri výbere menovitého prúdu

(1) Charakteristická krivka poistky

Pozrite si charakteristickú krivku výrobcu v závislosti od času a prúdu.

Uistite sa, že pri normálnom prevádzkovom prúde sa poistka nevypne (t. j. prevádzkový čas poistky je dlhší ako bod normálneho prevádzkového prúdu).

Pri preťažení alebo skratových prúdoch, ktoré vyžadujú ochranu, sa poistka musí bezpečne uvoľniť v dostatočne krátkom čase (t. j. krivka leží naľavo od bodu preťaženia/skratu).

(2) Ochrana proti preťaženiu

V prípade zariadení s nárazovým prúdom počas spúšťania, ako sú motory a transformátory, musí poistka odolať spúšťaciemu (rázovému) prúdu bez vymazania v rámci povoleného času spustenia (vyberte poistku s dostatočnou hodnotou I²t).

Súčasne, keď dôjde k preťaženiu (napr. 1,5 až 6-násobok menovitého prúdu), poistka by sa mala uvoľniť v rámci povoleného času preťaženia zariadenia. Vyberte poistky s pomalým vymazaním alebo s oneskorením (napr. gL/gG, typ T).

(3) Ochrana proti skratu

Poistka musí prerušiť veľmi veľké skratové prúdy v extrémne krátkom čase (zvyčajne milisekúnd), aby sa zabránilo poškodeniu zariadenia a požiaru. Vyžaduje sa dostatočná vypínacia schopnosť (pozri nasledujúcu časť).

(4) Zníženie teploty

Menovitý prúd poistky klesá pri vysokých teplotách okolia. Pozrite si údajový list a vykonajte výpočty zníženia na základe maximálnej skutočnej teploty prostredia inštalácie. Napríklad pri teplote okolia 55 °C môže byť potrebné zvoliť poistku s menovitým prúdom o 50 % alebo viac vyšším ako je normálny prevádzkový prúd. Neinštalujte poistky v uzavretých priestoroch s vysokou teplotou alebo v blízkosti komponentov generujúcich teplo.

(5) Rázové prúdy a starnutie

Časté štartovacie impulzy alebo trvalé mierne preťaženie môžu urýchliť starnutie poistky, čo spôsobí jej vymazanie aj pri normálnom prevádzkovom prúde. Vyhodnoťte aktuálne výkyvy v skutočnej prevádzke.

4. Určite vypínaciu kapacitu (prerušovacie hodnotenie)

Menovitá vypínacia schopnosť poistky musí byť väčšia alebo rovná maximálnemu očakávanému poruchovému prúdu, ktorý sa môže vyskytnúť v chránenom obvode (zvyčajne skratový prúd v mieste inštalácie). Pre koncové obvody alebo obvody pre domácnosť môže byť požadovaná vypínacia kapacita niekoľko tisíc ampérov (napr. 6 kA). Pre priemyselné hlavné rozvodné dosky umiestnené v blízkosti veľkých transformátorov môže byť potrebné, aby vypínacia kapacita bola desiatky alebo dokonca stovky kiloampérov (napr. 50 kA, 100 kA alebo vyššia). Výber poistky s nedostatočnou vypínacou schopnosťou môže spôsobiť prasknutie poistky alebo zlyhanie spoľahlivého uhasenia oblúka pri prerušení veľkého poruchového prúdu, čo môže viesť k vážnym nehodám.

Kritické bezpečnostné upozornenia

Žiadne suplovania:

Nikdy nepoužívajte poistku s vyššou menovitou hodnotou prúdu, ako je špecifikované, ani nevymeňte poistku za drôt (medený alebo železný). Toto je vážne nebezpečenstvo požiaru.

Pozor s DC:

V systémoch s jednosmerným prúdom vždy používajte poistky, ktoré sú jasne označené menovitým prúdom jednosmerného prúdu a majú primerané menovité napätie. AC poistky nemusia bezpečne prerušiť jednosmerné poruchové prúdy.

Nebezpečenstvo nedostatočnej vypínacej kapacity:

Poistka s nedostatočnou vypínacou schopnosťou môže pri prerušení veľkého skratového prúdu vybuchnúť, vytvoriť oblúk a odletujúce úlomky – mimoriadne nebezpečné.

Pravidlo nahradenia:

Po vybití poistky vždy zistite a odstráňte príčinu poruchy a potom ju vymeňte za poistku rovnakého typu a rovnakých hodnôt.

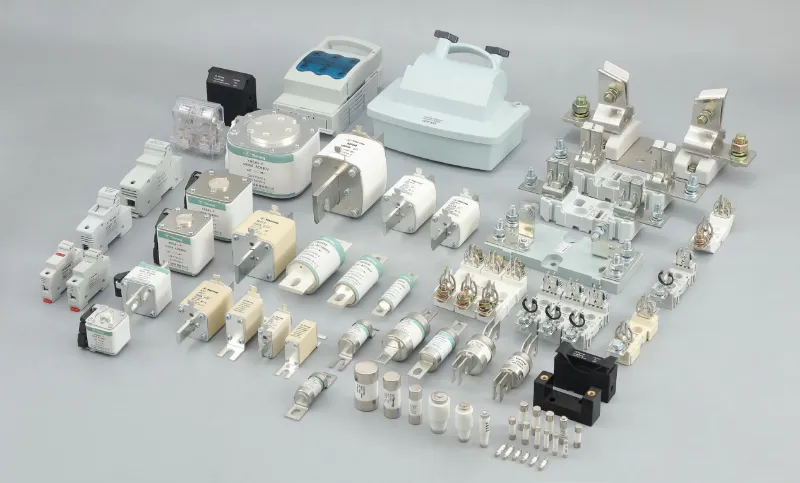

Výber poistky nie je v žiadnom prípade taký jednoduchý ako „len si vyberte väčšiu hodnotu“ – vyžaduje komplexné zváženie viacerých premenných, ako je napätie, prúd, okolitá teplota, nábehový prúd a skratová energia. Nesprávny výber môže spôsobiť, že ochranné zariadenie bude neúčinné alebo sa dokonca stane zdrojom nehody. Galaxy Fuse ponúka celý radpoistkové výrobkyod 1A do 2000A, pokrývajúci AC 250V/500V/690V a DC 150V/500V/1000V, vrátane poistiek na všeobecné použitie gG/gL, poistiek na ochranu motora aM, rýchločinných poistiek na ochranu polovodičov a poistiek špecifických pre PV/akumuláciu energie. Poskytujeme tiež kompletné krivky čas-prúd a podporu údajov výberu I²t. Náš technický tím vám môže pomôcť so službami hĺbkového výberu, ako sú výpočty zníženia výkonu, overenie vypínacej kapacity a posúdenie životnosti.
