Výberová analýza poistkov pre ochranu fotovoltaického poľa v systéme generovania energie solárnej fotovoltaickej energie

Fotovoltaický systém výroby energie (skrátene ako PV) pozostáva z komponentov a subsystémov, ktoré môžu priamo previesť dopadajúcu energiu svetla na elektrickú energiu, z ktorej je jadrová jednotka fotovoltaické pole. Fotovoltaické pole priamo prevádza dopadajúce slnečné žiarenie na DC napájanie pripojením solárnych panelov k pripojeniu fotovoltaického poľa a potom ho zbližuje na menič alebo ho priamo aplikuje prostredníctvom pripojenia. Ako súčasť systému, ktorý predstavuje až 70% nákladov, sa ochrana fotovoltaického poľa a optimalizácia efektívnosti výroby energie stali kľúčovými oblasťami technologického rozvoja.

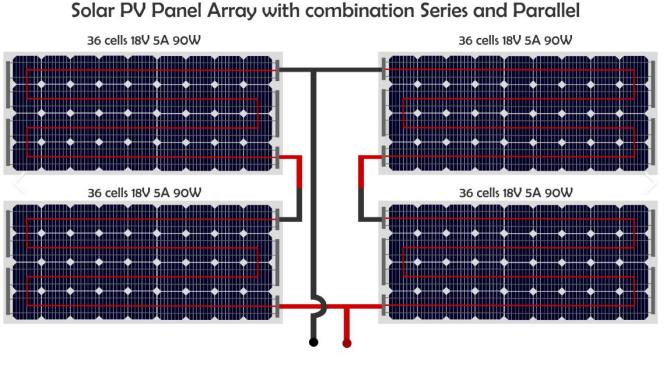

Aby sa zlepšila účinnosť fotovoltaického systému, viaceré fotovoltaické panely sú pripojení do série za vzniku fotovoltaickej reťazca a viac skupín fotovoltaických reťazcov je spojené paralelne, aby sa vytvorili fotovoltaické pole. Prúd fotovoltaického poľa sa konvertuje cez spojovacie pole a zadáva downstream Application Link. Aby sa zabránilo tomu, aby sa fotovoltaický panel stal energetickým zaťažením a ovplyvňoval celkovú účinnosť výroby energie, keď dôjde k poruche, a aby sa zabránilo nadprúdovému nebezpečenstvu spôsobeným nesprávnym zapojením alebo miestnymi abnormalitami, musí sa každá fotovoltaická reťazca nainštalovať s poistkami na obidvoch koncoch. Ak sa vo fotovoltaickom reťazci objaví porucha skratu, poistka série rýchlo vyfúkne a izoluje chybnú časť, aby sa zabezpečila normálna prevádzka poľa ako celku.

Okrem toho môžu poistky poľa tiež poskytnúť ochranu pred prúdmi napájanými späť z komponentov po prúde, najmä ak je skratový prúd vyšší ako prúd jedného PV reťazca. Menúcna kapacita poistky musí byť schopná pokryť takéto extrémne podmienky na ochranu bezpečnej prevádzky systému.

Medzinárodné normy a domáce špecifikácie

Pokiaľ ide o ochranu strany PV DC, príslušné medzinárodné a domáce normy poskytujú dôležité usmernenie. Napríklad článok 690.99 amerického národného štandarduRyža/NFPA 70„Národný elektrický kód“ (NEC) jasne uvádza, že vodiče a vybavenie v obvodoch subsystémov PV, výstupné obvody PV, výstupné obvody meniča a obvody na ukladanie energie musia spĺňať požiadavky klauzuly o ochrane vodičov a zariadení. Okrem toho Čína prijíma ekvivalentný štandard IECGB/T 16895.32-2021, ktorý stanovuje to, že za štandardných testovacích podmienok, keď je kontinuálna prenosná kapacita kábla rovná alebo väčšia ako 1,25-násobok skratka, je možné ignorovať ochranu preťaženia, ale tiež sa odporúča zvoliť poistky v kombinácii so špecifickými pokynmi výrobcu výrobcu.

IEC vyvinulaŠtandard IEC 60269-6Konkrétne pre ochranu proti fotovoltaickému systému poistky, ktoré jasne stanovujú výkonnostné požiadavky fotovoltaických poistkov, ako napríklad schopnosť odolávať nepretržitým skratovým prúdom a rýchleho fúkania. Zároveň technická špecifikácia ULPredmet 2529Poskytuje dôležité usmernenie pre poistky s nízkym napätím vo fotovoltaických systémoch. Pri výpočte fúkajúceho prúdu a použitia koeficientov korekcie teploty sa mierne líšia.

Úvahy o výbere poistky

Pri výbere poistkov vo fotovoltaických systémoch by sa mali zamerať tieto ukazovatele: na:

Menovité napätie: Menené napätie poistky musí spĺňať maximálne napätie s otvoreným obvodom (VOC), ktoré môže systém dosiahnuť. Najmä v chladných oblastiach by sa mala zvážiť hodnota korekcie napätia otvoreného obvodu pri najnižšej teplote okolia.

Menovitý prúd: Pre poistky pripojené v sérii s fotovoltaickými panelmi sa zvyčajne vyžaduje menovitý prúd v ISC (ISC je skratový prúd). Norma IEC sa reviduje na INT 1,42 ISC a americký štandard je v ≥ 1,35 ISC. Musí sa vybrať v kombinácii so skutočným aplikačným prostredím.

Kapacita zlomu: Rozmiestnenie kapacity poistky by mala stačiť na zvládnutie vrcholu skratu prúdu a ochranu zariadenia pred poškodením.

Adaptabilita životného prostredia: V prípade vysokej teploty alebo hustej inštalácie by sa hodnota menovitá mala primerane znížiť podľa odporúčaní výrobcu poistky, aby sa zabezpečila dlhodobá stabilná prevádzka.

Záver

Inštalácia jednosmerných poistkov vo fotovoltaických poliach nie je len nevyhnutným prostriedkom na ochranu zariadenia a zlepšenie účinnosti výroby energie, ale tiež dôležitým opatrením na zabezpečenie bezpečnej prevádzky celého systému. Primeraný výber poistkov si vyžaduje komplexné zváženie faktorov, ako je pracovné prostredie fotovoltaických panelov, skratový prúd, napätie s otvoreným obvodom atď. Na zabezpečenie dlhodobej spoľahlivosti a hospodárstva systému.

Napríklad Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm Solar Py Poistka Linka1500VDC 30A 10x85mm Solar PV Link Linka1500VDC 630A 3L Typ skrutky Solárne PV poistkové spojenieFotovoltaické poistky sa široko používajú v kľúčových ochranných polohách fotovoltaických pripojovacích skriniek. S vynikajúcim výkonom a vysokou štandardnou certifikáciou poskytujú tieto poistky stabilné a spoľahlivé riešenia pre projekty fotovoltaickej výroby energie, čo pomáha systému fungovať efektívne.
